無塵室是什麼？

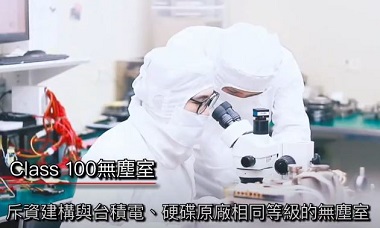

凌威科技無塵室實景圖

無塵室是一座能將該空間內空氣中的微塵（微粒子）、有害氣體、細菌...等污染物排除，並將空間中的潔淨度、溫度、濕度、壓差、氣流、振動、靜電...等眾多因素控制在一定程度範圍內的「空間」（視潔淨度而定）；無塵室普遍建造上具有「一定空間、坪數」，不會小於「5坪」。

無塵室原理

Class 100的高潔淨無塵室（Class 100 Clean Room）是WD、Seagate等硬碟原廠組裝的標準環境，也是晶圓廠經常使用的高等級潔淨設備，並非無塵工作台（Clean Bench）或無塵棚（Clean Booth）可比擬。
RAID

無塵工作台、無塵棚示意圖

高潔淨無塵室（Class 100 Clean Room）表示每一立方米的空間只有100顆以下之微塵(particle)，而微塵比空氣中的灰塵還要小。

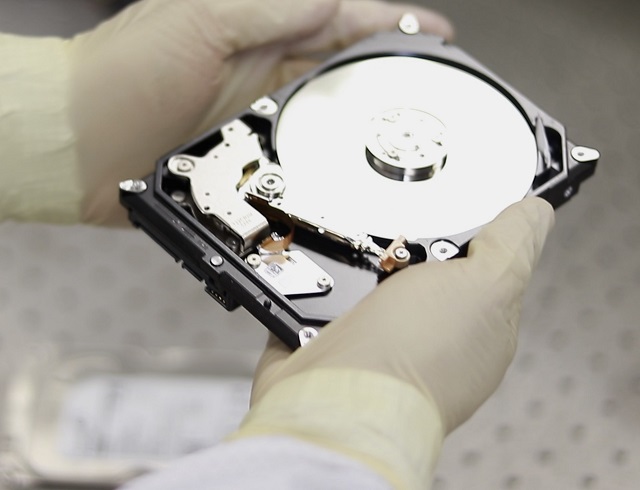

最主要是硬碟磁片上平均塗佈了極高數量的磁芯，而磁芯就是存取資料的重要元素：
 1磁蕊 =“＋、－’,“0、1”= 1 bit
 1 Byte = 8 bits
 500 GB = 42,500 億bits

因磁芯極細微，硬碟內的磁頭若飄浮太高（flying high < 1/100髮徑），則磁場訊號太弱讀不到資料 ; 但若磁頭漂浮太低，則易刮傷Media。這可比喻為一架747客機，高速低飛在距離 < 1英吋（視機種）的地面而不可墜毀。所以硬碟內部不容許任何污染，一粒極細塵埃，即易造成磁頭Crash，似一架747飛機的機腹撞到地面大石頭，後果非常嚴重。

無塵室構造

無塵室的構造上等於在房子內另外蓋一間房子，有天花板、地板、及牆壁。其上方屋頂為整組的風扇過濾組，又稱FFU（Fan Filter Unit），配合多道的精密濾網（HEPA），去除空氣中的氣狀與粒狀污染物，並將無塵室內的溫溼度、氣流、噪音、震動...等各項環境因素，都必須做到嚴格管控；依照無塵室等級的不同，對微塵、懸浮粒子的規範也不同。

下方為高架地板，四周牆面為烤漆鋼板，並且在入口處有air shower（空氣浴塵室）以潔淨進入者全身的灰塵。因此Class 100 無塵室必需在挑高的低樓層廠辦大樓建構，才能符合建置條件及樓板重量承受，而一般住家及舊辦公大樓的高度及樓板承重度都不足夠, 絕對不可能建構。

無塵室等級

無塵室其實是有等級之分的，您知道嗎？本公司於內湖科學園區廠辦大樓內設有符合硬碟原廠等級的『Class 100 無塵室』，以下針對無塵室的等級級距，用淺顯易懂的方式進行說明：

Class 10
國際最高等級，極高尖端科技業使用，世界極少座。

Classs 100
適用半導體晶圓、硬碟製造廠、台積電、聯電、WD、Seagate、Toshiba…等。

Class 1,000
適用面板製造，友達、群創….等。

Class 10,000
製藥、食品廠…等。

Class 100,000
一般辦公大樓室內密閉環境。

無塵室造價

凌威科技日本分公司無塵室

Class 100 無塵室本身造價昂貴，所需的建材、潔淨度等級及空間大小之需求，一間30坪左右的無塵室，約需投資新台幣數百萬元才能建置。

無塵室設備、無塵室空間要求

無塵室設備、內部空間示意圖

資料救援業者除了需建置Class 100 無塵室，供硬碟檢測及救援外，無塵室內部還需配置多項檢測、校正及救援儀器設備，協助工程師進行各項處理，若只有無塵室空間卻沒有必備儀器，是無法精準作業的。

另外，加上工程師的操作活動空間，Class 100 無塵室至少必須要有「20坪以上」的space (含 air shower)才符合要求。而且工程師在Class 100 Clean Room內作業時，需全程穿著專用無塵衣、口罩、無塵腳套及手套等，避免處理客戶硬碟時產生靜電及汙染磁片的風險。

WD硬碟原廠生產實景：（前往連結）

<hr />目錄
<a href="#無塵室是什麼？">無塵室是什麼？</a>
<a href="#無塵室原理">無塵室原理</a>
<a href="#無塵室構造">無塵室構造</a>

<a href="#無塵室等級">無塵室等級</a>

<ul>
	<li><a href="#Class 10">Class 10</a></li>
	<li><a href="#Classs 100">Class 100</a></li>
	<li><a href="#Class 1,000">Class 1,000</a></li>
	<li><a href="#Class 10,000">Class 10,000</a></li>
	<li><a href="#Class 100,000">Class 100,000</a></li>
</ul>
<a href="#無塵室造價">無塵室造價</a>
<a href="#無塵室設備、無塵室空間要求">無塵室設備、空間要求</a>

<hr />
<h2 class="h2title"><a id="無塵室是什麼？" name="無塵室是什麼？">無塵室是什麼？</a></h2>
<img alt="什麼是無塵室？" border="0" src="../upload/forum_b/tw_forum_list_22c16_fpyx2j65w2.jpg" title="什麼是無塵室？" />

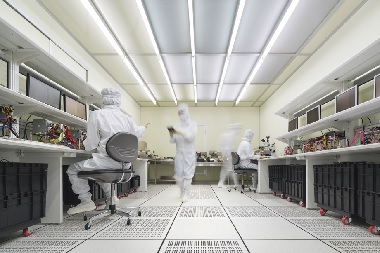

凌威科技無塵室實景圖

無塵室是一座能將該空間內空氣中的微塵（微粒子）、有害氣體、細菌...等污染物排除，並將空間中的潔淨度、溫度、濕度、壓差、氣流、振動、靜電...等眾多因素控制在一定程度範圍內的「空間」（視潔淨度而定）；無塵室普遍建造上具有「一定空間、坪數」，不會小於「5坪」。

<hr />
<h2 class="h2title"><a id="無塵室原理" name="無塵室原理">無塵室原理</a></h2>
Class 100的高潔淨無塵室（Class 100 Clean Room）是WD、Seagate等硬碟原廠組裝的標準環境，也是晶圓廠經常使用的高等級潔淨設備，並非無塵工作台（Clean Bench）或 無塵棚（Clean Booth）可比擬。
<img alt="RAID" src="../upload/forum_b/tw_forum_list_19a14_ep2nyq2teg.png" style="border-width: 0px; border-style: solid; width: 100%; height: 100%;" title="RAID" />

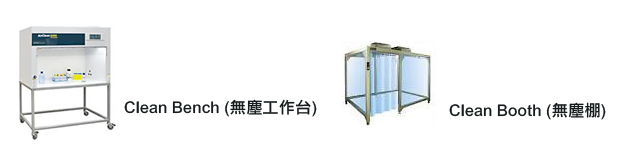

無塵工作台、無塵棚示意圖

高潔淨無塵室（Class 100 Clean Room）表示每一立方米的空間只有100顆以下之微塵(particle)，而微塵比空氣中的灰塵還要小。

        最主要是硬碟磁片上平均塗佈了極高數量的磁芯，而磁芯就是存取資料的重要元素：
                          1磁蕊 =“＋、－’,“0、1”= 1 bit
                          1 Byte = 8 bits
                          500 GB = 42,500 億bits

因磁芯極細微，硬碟內的磁頭若飄浮太高（flying high < 1/100髮徑），則磁場訊號太弱讀不到資料 ; 但若磁頭漂浮太低，則易刮傷Media。這可比喻為一架747客機，高速低飛在距離 < 1英吋（視機種）的地面而不可墜毀。所以硬碟內部不容許任何污染，一粒極細塵埃，即易造成磁頭Crash，似一架747飛機的機腹撞到地面大石頭，後果非常嚴重。

<hr />
<h2 class="h2title"><a id="無塵室構造" name="無塵室構造">無塵室構造</a></h2>
無塵室的構造上等於在房子內另外蓋一間房子，有天花板、地板、及牆壁。其上方屋頂為整組的風扇過濾組，又稱FFU（Fan Filter Unit），配合多道的精密濾網（HEPA），去除空氣中的氣狀與粒狀污染物，並將無塵室內的溫溼度、氣流、噪音、震動...等各項環境因素，都必須做到嚴格管控；依照無塵室等級的不同，對微塵、懸浮粒子的規範也不同。

下方為高架地板，四周牆面為烤漆鋼板， 並且在入口處有air shower（空氣浴塵室）以潔淨進入者全身的灰塵。因此Class 100 無塵室必需在挑高的低樓層廠辦大樓建構，才能符合建置條件及樓板重量承受， 而一般住家及舊辦公大樓的高度及樓板承重度都不足夠, 絕對不可能建構。

<hr />
<h2 class="h2title"><a id="無塵室等級" name="無塵室等級">無塵室等級</a></h2>
無塵室其實是有等級之分的，您知道嗎？本公司於內湖科學園區廠辦大樓內設有符合硬碟原廠等級的『<a href="https://ibs.linwei.com.tw/forum-detail/30/">Class 100 無塵室</a>』，以下針對無塵室的等級級距，用淺顯易懂的方式進行說明：

<a id="Class 10" name="Class 10">Class 10</a>
國際最高等級，極高尖端科技業使用，世界極少座。

<a id="Classs 100" name="Classs 100">Classs 100</a>
適用半導體晶圓、硬碟製造廠、台積電、聯電、WD、Seagate、Toshiba…等。

<a id="Class 1,000" name="Class 1,000">Class 1,000</a>
適用面板製造，友達、群創….等。

<a id="Class 10,000" name="Class 10,000">Class 10,000</a>
製藥、食品廠…等。

<a id="Class 100,000" name="Class 100,000">Class 100,000</a>
一般辦公大樓室內密閉環境。

<hr />
<h2 class="h2title"><a id="無塵室造價" name="無塵室造價">無塵室造價</a></h2>
<img alt="無塵室造價" border="0" src="../upload/forum_b/tw_forum_list_22c16_teu96p6v8s.jpg" title="無塵室造價" />

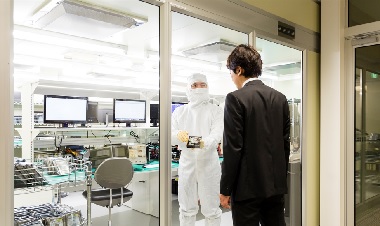

凌威科技日本分公司無塵室

Class 100 無塵室本身造價昂貴，所需的建材、潔淨度等級及空間大小之需求，一間30坪左右的無塵室，約需投資新台幣數百萬元才能建置。

<hr />
<h2 class="h2title"><a id="無塵室設備、無塵室空間要求" name="無塵室設備、無塵室空間要求">無塵室設備、無塵室空間要求</a></h2>
<img alt="無塵室設備、無塵室空間要求" border="0" src="../upload/forum_b/tw_forum_list_22c16_v4pxcqxeiw.jpg" title="無塵室設備、無塵室空間要求" />

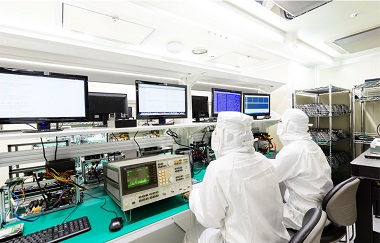

無塵室設備、內部空間示意圖
